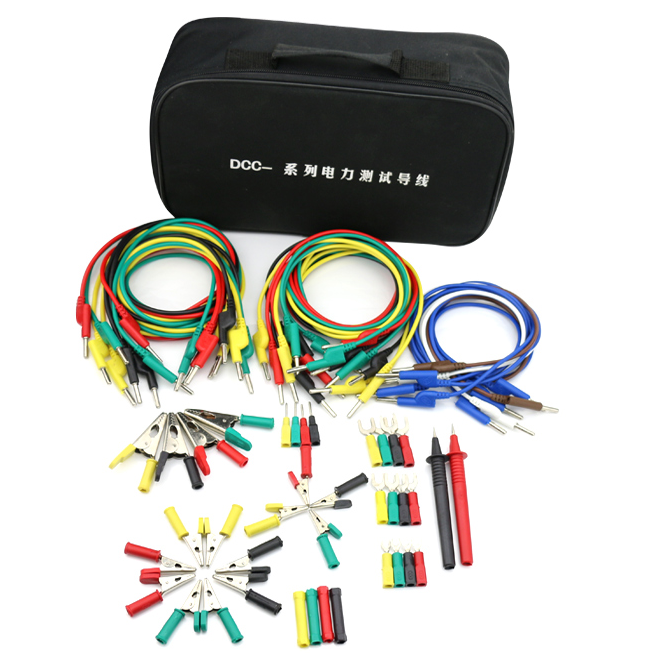

專用測試導線包配置表
專用測試導線包外型美觀。試驗線由專用插頭、連接導線、絕緣手柄三部分組成。（套）導線本體由電流型、電壓型、普連線及各規格品種多功能接插件等組成，并采用牛津箱包作為包裝供貨。（套）導線本體長度可按需要制作。是繼電保護、電氣試驗專用的一系列測試導線，它適用于現場、試驗室及其它試驗場所
專用測試導線包是繼電保護、電氣試驗專用的一系列測試導線，它適用于現場、試驗室及其它試驗場所。本測試線具有連接方便(只需插拔連接)，接觸電阻小，導線柔軟、絕緣性能好等特點。采用本系列測試線，大大提高試驗效率，尤其方便現場試驗。
專用測試導線包主要技術指標：
1、導線耐壓：<2KV
2、-25°C~85°C保持柔軟韌性
3、常通電流10-15A
4、接觸電阻<1.5MΩ
5、插拔壽命：5萬次以上
6、附大電流插拔接插件（專用插片）
7、專用測試導線包整套導線備有：
a 電流線 b 電壓線 c 普通連接線（三種規格專用線）
d 4、6、8mm連接片
e 5mm、10mm專用夾
f 過渡接柱
專用測試導線包技術參數
|
品 名 |
規 格 |
數 量 |
顏 色 |
|
電流線 |
2.1mm2 |
8支 |
紅黑黃綠各2支 |
|
電壓線 |
1.6 mm2 |
8支 |
紅黑黃綠各2支 |
|
普連線 |
1.6 mm2 |
5支 |
藍3支白1支棕1支 |
|
鱷魚夾 |
5㎜（開口） |
4只 |
紅黑黃綠各1只 |
|
10㎜（開口） |
4只 |
紅黑黃綠各1只 |
|
|
20㎜（開口） |
4只 |
紅黑黃綠各1只 |
|
|
插片 |
4㎜ （內寬） |
4只 |
紅黑黃綠各1只 |
|
6㎜ （內寬） |
4只 |
紅黑黃綠各1只 |
|
|
8㎜ （內寬） |
4只 |
紅黑黃綠各1只 |
|
|
針形插 |
Φ 2㎜ |
4只 |
紅黑黃綠各1只 |
|
過渡接柱 |
Φ 7.8㎜ x 50㎜ |
4只 |
紅黑黃綠各1只 |
|
測試筆 |
Φ 10㎜ x 125㎜ |
2只 |
紅黑各1只 |
|
牛津包 |
290 x 190 x 65㎜ |
1只 |
黑色1只 |
|
備注：1.各類測試線長度由購買方確定。 2.可以根據使用場合，調整電力導線包配置 |
|||
