一、VLF系列0.1HZ30kv,40kv,50kv,60kv,80kv超低頻耐壓試驗裝置產品簡介
本產品結合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化，并且在自動升壓過程中能進行人工干預。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、打印機輸出試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便?，F(xiàn)在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這樣一些不足之處，另外，還有如下特點需要特別說明：
★ 電流、電壓數據均直接通過高壓側采樣獲得，所以數據真實、準確。
★ 過壓保護：當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于２０ms。
★ 過流保護：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于２０ms。
★高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。
★ 由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。
二、VLF系列0.1HZ30kv,40kv,50kv,60kv,80kv超低頻耐壓試驗裝置原理
超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。我們知道，在對大型發電機、電纜等試品進行工頻耐壓試驗時，由于它們的絕緣層呈現較大的電容量，所以需要很大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備，不但笨重，造價高，而且使用十分不便。為了解決這一矛盾，電力部門采用了降低試驗頻率，從而降低了試驗電源的容量。從國內外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕 ，理論上容量約為工頻的五百分之一。試驗程序大大地減化，與工頻試驗相比優越性更多。這就是為什么發達國家普遍采用這一方法的原因。我國電力部以委托武漢高壓研究所起草了《35kV及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》行業標準。我國正在推廣這一方法，本儀器是根據我國這一需要研制而成的?？蓮V泛用于電纜、大型高壓旋轉電機、電力電容器的交流耐壓試驗之中。
三、VLF系列0.1HZ30kv,40kv,50kv,60kv,80kv超低頻耐壓試驗裝置技術指標
1、80KV超低頻
|
型號 |
額定電壓 |
帶載能力 |
電源保險管 |
重量 |
用途 |
|
80KV 超低頻 |
80kV (峰值) |
0.1Hz,≤0.5μF |
25A |
控制器：6kg 升壓體I：39kg 升壓體II：59kg |
用于35KV及以下電纜、發電機 |
|
0.05Hz,≤1.0μF |
|||||
|
0.02Hz,≤2.5μF |
|||||
|
0.01Hz,≤5.0μF |
2、30KV超低頻
|
型號 |
額定電壓 |
帶載能力 |
電源保險管 |
重量 |
用途 |
|
30KV 超低頻 |
30kV (峰值) |
0.1Hz,≤1.1μF |
10A |
控制器：6kg 升壓體：39kg |
用于10KV及以下電纜、發電機 |
|
0.05Hz,≤2.2μF |
|||||
|
0.02Hz,≤5.5μF |
|||||
|
0.01Hz,≤11.0μF |
| 3、40KV超低頻 | |||||
| 型號 | 額定電壓 | 帶載能力 | 電源保險管 | 重量 | 用途 |
| 40KV 超低頻 | 40kV | 0.1Hz,≤1.1μF | 20A | 控制器：6kg | 用于相應電壓的電纜、發電機 |
| (峰值) | 0.05Hz,≤2.2μF | 升壓體：50kg | |||
| 0.02Hz,≤5.5μF | |||||
| 0.01Hz,≤11.0μF | |||||
| 4、50KV超低頻 | |||||
| 型號 | 額定電壓 | 帶載能力 | 電源保險管 | 重量 | 用途 |
| 50KV 超低頻 | 50kV | 0.1Hz,≤1.1μF | 20A | 控制器：6kg | 用于相應電壓的電纜、發電機 |
| (峰值) | 0.05Hz,≤2.2μF | 升壓體：50kg | |||
| 0.02Hz,≤5.5μF | |||||
| 0.01Hz,≤11.0μF | |||||
| 5、60KV超低頻 | |||||
| 型號 | 額定電壓 | 帶載能力 | 電源保險管 | 重量 | 用途 |
| 60KV 超低頻 | 60kV | 0.1Hz,≤0.5μF | 25A | 控制器：6kg | 用于相應電壓的電纜、發電機 |
| (峰值) | 0.05Hz,≤1.0μF | 升壓體I：30kg | |||
| 0.02Hz,≤2.5μF | 升壓體II：33kg | ||||
| 0.01Hz,≤5.0μF |
VLF系列0.1HZ30kv,40kv,50kv,60kv,80kv超低頻耐壓試驗裝置技術參數：
1、輸出額定電壓：參見表
2、輸出頻率：0.1Hz、0.05Hz、0.02Hz、0.01Hz。
3、帶載能力：參見表1 0.1 Hz 最大0.5μF
0.05 Hz 最大1.0μF
0.02 Hz 最大2.5μF
0.01 Hz 最大5.0μF
4、測量精度：±（3%滿量程+0.5KV）
5、電壓波形失真度：≤5%
6、使用條件：戶內、戶外；溫度：-10℃∽+40℃；濕度：≤85%RH
7、電源：交流50 Hz，220V ±5%
8、電源保險管：參見表格
超低頻耐壓試驗裝置又稱：超低頻絕緣耐壓試驗裝置，超低頻耐壓測試儀，超低頻電纜耐壓測試儀 ，超低頻發電機耐壓測試儀 ，超低頻電動機耐壓測試儀 ，絕緣耐壓測試儀， 超低頻交流耐壓試驗儀。

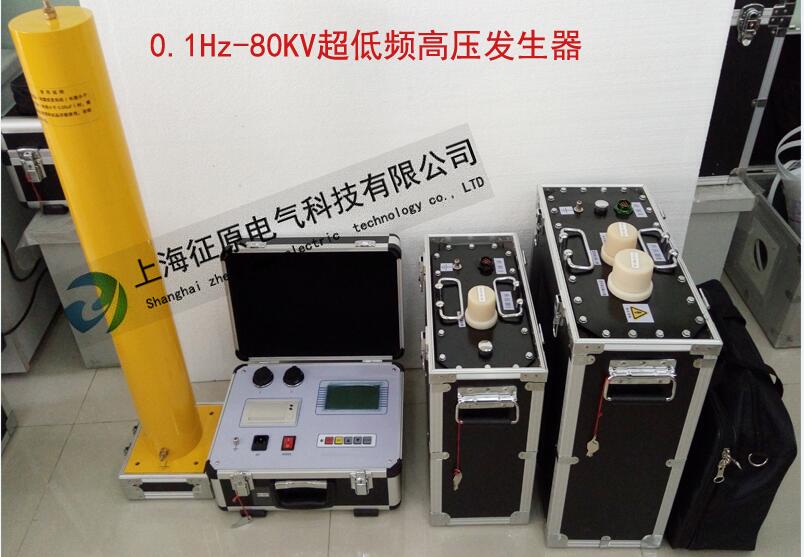

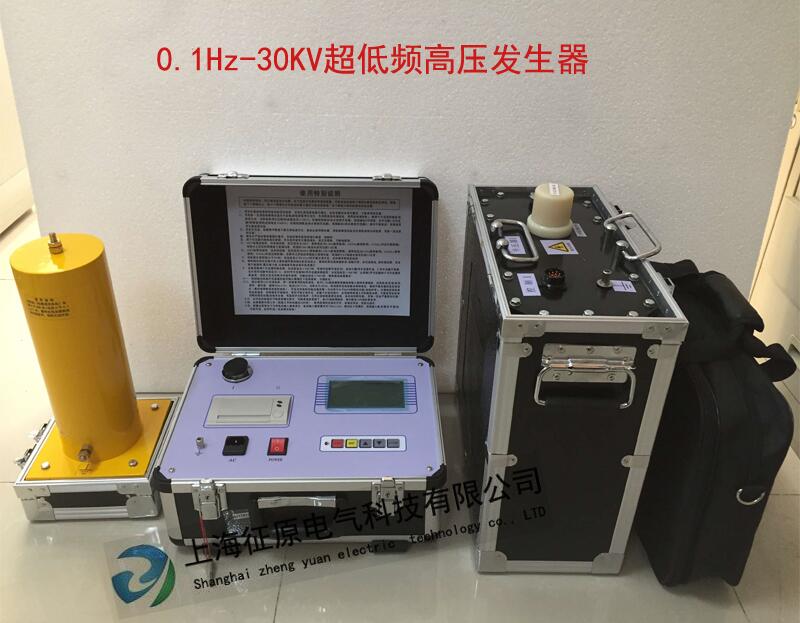

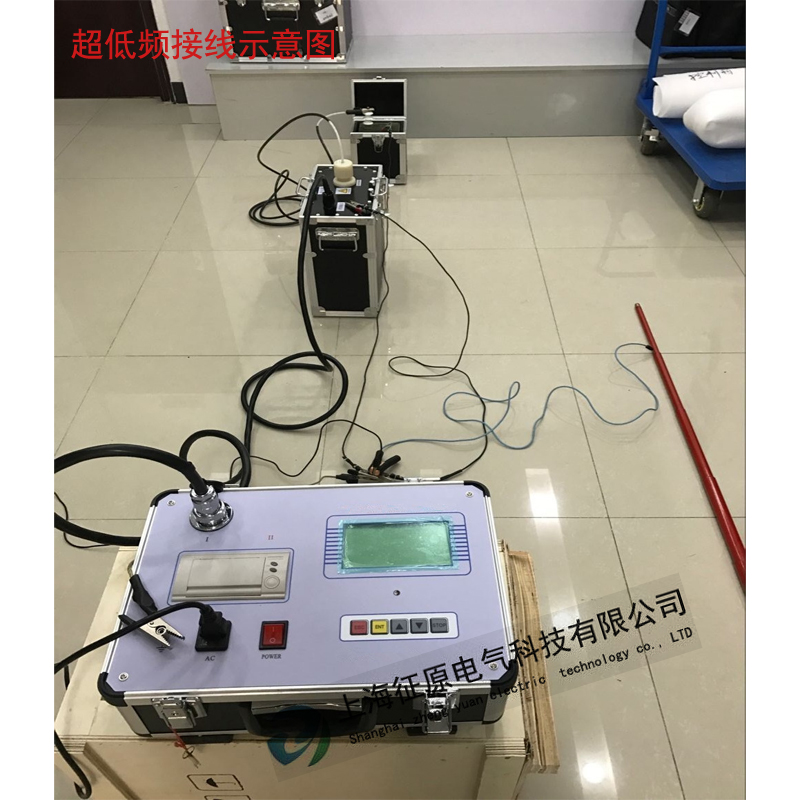

附錄：產品實拍圖片，歡迎您來人、來電咨詢，選購??！
