YRK絕緣操作桿
FDB-B110KV接地線
FDB-G個人保安線
FDB-B500KV接地線
FDB-B/C/D220KV接地線
FDB-D/C10KV接地線
FDB-C/D35KV接地線
FDB-C/D10KV接地線
FDB-B/C380V接地線
FDB-A500KV接地線
FDB-A220KV接地線
FDB-A110KV接地線
FDB-A/B35KV接地線
FDB-A/B10KV接地線
FDB-A380KV接地線
FDB-G個人保安接地線
便攜式短路接地線技術指標
|
序號 |
規格型號 |
型式 |
類別 |
線長 |
棒長 |
銅線規格 |
操作桿 接頭形式 |
備 注 |
|
1 |
XJ-1 型 380V |
變電母排 |
三相 合相式 |
1M ×4根+3.5M |
0 ．3M×4根 |
16mm2 |
|
鋁排型平口接電夾 接地夾 1個 |
|
2 |
XJ-10A 型 6-10KV |
戶內母排 |
三相 合相式 |
1M ×3根+3.5M |
0.3M ×3根 |
25mm2 |
|
鋁排型平口接電夾 接地夾 1個 |
|
3 |
XJ-10A 型 10KV |
戶內母排 |
三相 合相式 |
1.5M ×3根+4M |
1M ×3根 |
25mm2 |
|
鋁排型平口接電夾 接地夾 1個 |
|
4 |
XJ-35A 型 35KV |
戶內母排 |
三相 合相式 |
2M ×3根+4M |
1M ×3根 |
25mm2 |
|
鋁排型平口接電夾 接地夾 1個 |
|
5 |
XJ-35 型 35KV |
戶內母排 |
三相 合相式 |
3M ×3根+4M |
1.5M ×3根 |
25mm2 |
|
鋁排型平口接電夾 接地夾 1個 |
|
6 |
XJ-110 型 110KV |
變電母排 |
三相 合相式 |
3.5M ×3根+4M |
1 ．5M×3根 |
25mm2 |
|
鋁排型平口接電夾 接地夾 1個 |
|
7 |
XJ-220 型 220KV |
變電母排 |
三相 合相式 |
4M ×3根+4M |
1M ×2根=2M×3根 |
35mm2 |
伸縮式 對接式 |
鋁排型平口接電夾 接地夾 1個 |
|
8 |
XJ-500 型 500KV |
變電母排 |
三相 合相式 |
4M ×3根+6M |
2 節×1M=2M×3根 |
35mm2 |
伸縮式 對接式 |
鋁排型平口接電夾 接地夾 1個 |
|
9 |
XJ-110 型 110KV |
變電線路 |
三相 合相式 |
4.5M ×3根+3M |
2 節×2M=4M×3根 |
25mm2 |
對接式 |
線路掛鉤接電夾 接地夾1個 |
|
10 |
XJ-220 型 220KV |
變電線路 |
三相 合相式 |
5M ×3根+4M |
2 節×2M=4M×3根 |
35mm2 |
對接式 |
線路掛鉤接電夾 接地夾1個 |
|
11 |
XJ-500 型 500KV |
變電線路 |
單相式 |
13M ×3根 |
2M ×3節=6M×3根 |
35mm2 |
伸縮式 |
脫卸式線路掛鉤接地夾 接地夾1個 |
|
12 |
XJ-10 型 10KV |
戶外線路 |
三相 合相式 |
1.5M ×3根+15M |
1M ×3根 |
25mm2 |
|
線路掛鉤接電夾 臨時接地針 1根 |
|
13 |
XJ-10 型 10KV |
戶外線路 |
三相 分相式 |
1.5M ×2根 +16M |
1M ×4根 |
25mm2 |
|
線路掛鉤接電夾 臨時接地針 1根 |
|
14 |
XJ-35 型 35KV |
戶外線路 |
三相 合相式 |
2M ×3根+18M |
1.5M ×3根 |
25mm2 |
|
線路掛鉤接電夾 臨時接地針 1根 |
|
15 |
XJ-35 型 35KV |
戶外線路 |
三相 分相式 |
2M ×2根 +20M |
1.5M ×4根 |
25mm2 |
|
線路掛鉤接電夾 臨時接地針 1根 |
|
16 |
XJ-110 型 110KV |
戶外線路 |
三相 合相式 |
4M ×3根+20M |
2M ×3根 |
25mm2 |
|
線路掛鉤接電夾 臨時接地針 1根 |
|
17 |
XJ-110 型 110KV |
戶外線路 |
單相式 |
9M ×3根 |
2M ×3根 |
25mm2 |
|
線路掛鉤接電夾 接地夾 3個 |
|
18 |
XJ-220 型 220KV |
戶外線路 |
三相 合相式 |
5M ×3根+25M |
2 節×1.5M=3M×3根 |
25mm2 |
對接式 |
線路掛鉤接電夾 臨時接地針 1根 |
|
19 |
XJ-220 型 220KV |
戶外線路 |
單相式 |
9M ×3根 |
2 節×1.5M=3M×3根 |
25mm2 |
對接式 |
線路掛鉤接電夾 接地夾 3個 |
|
20 |
XJ-1 型 380V |
戶外線路 |
四相 合相式 |
1M ×4根+12M |
0.5M ×4根 |
25mm2 |
|
線路圓口接電夾 接地夾 1個 臨時接地針 1根 |
|
21 |
XJ-1 型 380V |
戶外線路 |
四相 分相式 |
1M ×3根 +13M |
0.5M ×5根 |
25mm2 |
|
線路圓口接電夾 接地夾 1個 臨時接地針 1根 |
|
22 |
個人保安線 |
戶外線路 |
三相 合相式 |
0.9M ×3根+2M |
|
16mm2 |
|
鉗口接電夾 3個 接地夾 1個 |

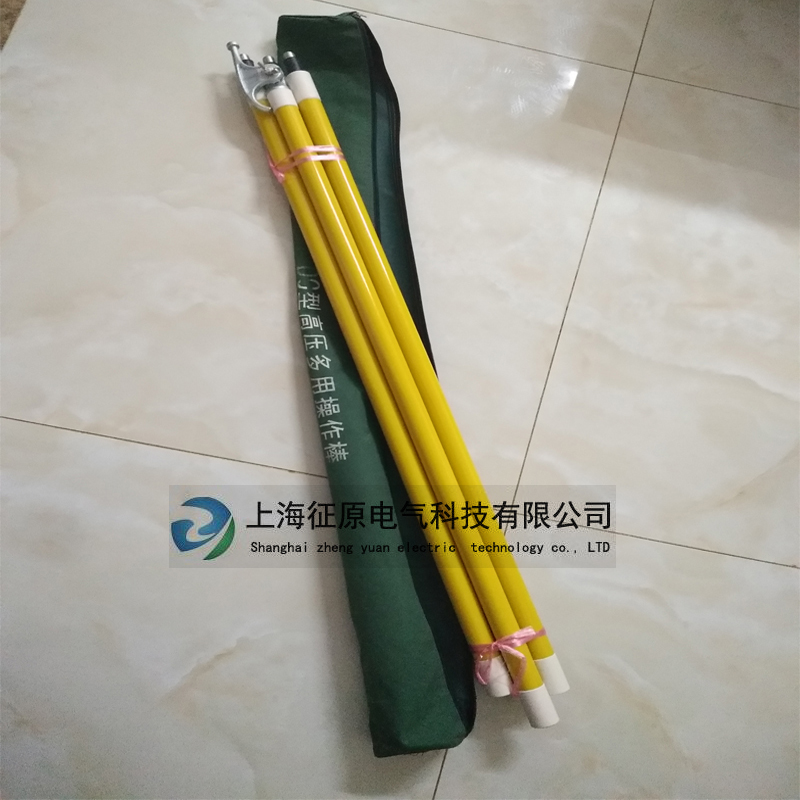

絕緣操作桿特點
絕緣操作桿是用于短時間對帶電設備進行操作的絕緣工具，如接通或斷開高壓隔離開關、跌落熔絲具等。
1、接口式絕緣操作村是比較常用的一種絕緣桿。分節處采用螺旋接口，最長可做到10米，可分節裝袋攜帶方便。
2、伸縮式高壓令克棒3節伸縮設計，一般最長做到6米，重量輕，體積小，易攜帶，使用方便，可根據使用空間伸縮定位到任意長度，有效地克服了接口式令克棒因長度固定而使用不便的缺點。
3、游刃式高壓令克棒接口出采用游刃設計，旋緊后不會倒轉。
