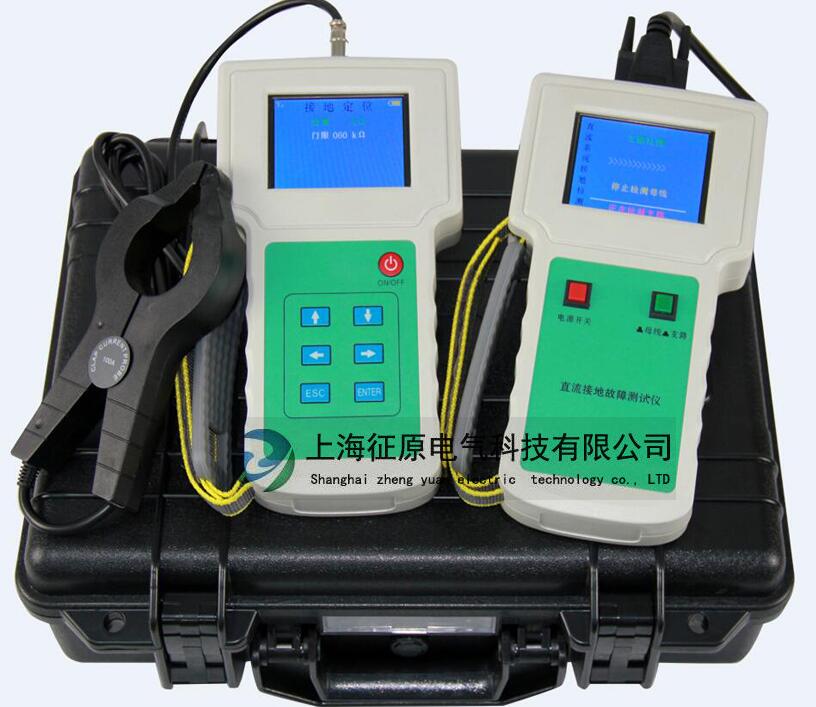

ZYZJ-B2型便攜式直流接地故障查找儀性能特點
產品別名:1、直流系統故障查找儀；2、直流接地故障查找儀；3、直流電源故障查找儀
設備用途:實現快速查找直流系統中的各種接地和混線等故障，能迅速查找和定位
最大特點:不用安裝，不用停電，不甩線、不解線、不用搖絕緣，快速定位接地故障
ZYZJ-B2型便攜式直流接地故障查找儀產品概述：
便攜式直流系統接地故障查找儀，是我公司引進國外最新的相位超前處理和數據轉移算法技術成功開發的產品。
本儀器實現快速查找直流系統中的各種接地和混線等故障，解決了絕緣狀態不好的虛接地，高阻接地、多點接地、單點接地、小電阻接地、直接接地、混線接地、環路接地、電容接地、竄交流接地、晶體管隔離接地等多種接地方式引起的故障，能迅速查找和定位。儀器還能準確檢測直流系統接地電阻阻值、接地方向、快速故障定位、具有語音智能、圖形表達、方向指示等功能，是目前國內最先進的一款直流系統接地故障查巡與定位的高準確性探測儀器。
ZYZJ-B2型便攜式直流接地故障查找儀功能特點：
1、本儀器分故障分析儀和故障定位儀，分析儀直接從母線上取電,不需外接交流或使用電池供電,操作更加方便；
2、解決了絕緣狀態不好的虛接地，高阻接地、多點接地、單點接地、小電阻接地、直接接地、混線接地、環路接地、電容接地、竄交流接地、晶體管隔離接地等所有故障；
3、完全排除直流系統接地故障,不受現場分布大電容的干擾,準確無誤地將故障鎖定在最小范圍內并定位；
4、準確指示接地信號電流方向，語音解說，快速查找接地故障點；
5、準確檢測線路泄露電流的大小和相位，根據接地故障點前后泄露電流的大小及相位驟變，快速準確定位故障點；
6、500V以下的直流系統共用一套直流接地探測器，沒有對直流電壓有其他特殊的要求；
7、信號輸出功率：＜0.15W，內設限流保護，對繼電保護、自動化裝置、操作回路沒有任何影響，使用安全；
8、紋波分析與數字示波器功能：采用頻譜分析功能，解決各種干擾信號，查看各種檢測信號和回路的波形信息；
9、智能電流鉗，自動檢測電流鉗開、閉狀態，大、小鉗口通用；
10、能適應交、直流竄電引起的接地，環網供電接地，二極管隔離供電接地，高阻接地；
11、不用安裝，不用停電，不甩線、不解線、不用搖絕緣，快速定位接地故障；
12、豪華外包裝，攜帶方便。

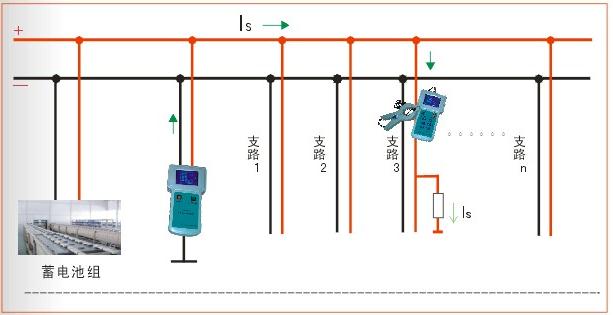

ZYZJ-B2型便攜式直流接地故障查找儀典型應用：
ZYZJ-B2型便攜式直流接地故障查找儀技術參數：
A.分析儀
：
工作電壓： 直接從母線上取電（24V～260V)
母線接地電阻檢測范圍：0-999 KΩ
母線接地電阻測量精度：誤差≤5％
母線電壓測量范圍：0-600V
母線電壓測量精度：1%
交流竄入測量范圍：0-300V
交流竄入測量精度：1%
功耗：小于10W
外型尺寸（長×寬×高）：238×134×45（mm）
重量：1.7㎏
適應溫度：-10℃-+50℃
B.定位儀：
工作電壓：12V（鋰電池工作,工作電壓為10.8V～12.6V）
支路接地電阻檢測范圍：0-1000 KΩ
支路接地電阻測量精度：誤差≤5％
支路接地電阻測量電流值：0.005mA
功耗：小于1W
外型尺寸（長×寬×高）：238×134×45（mm）
重量：1.5㎏
適應溫度：-10℃-+50℃
C.信號源參數：
信號源最大電流≤1mA
信號源最大功率≤0.01W
信號源最大峰值PPm≤5V
信號源最大頻率≤2.5Hz
信號源最大穩定度≤1%
工作電源：鋰電池供電（可充電）
電力行業標準、國家電網企業標準《直流電源測試設備通用技術條件》依據本產品修訂。
