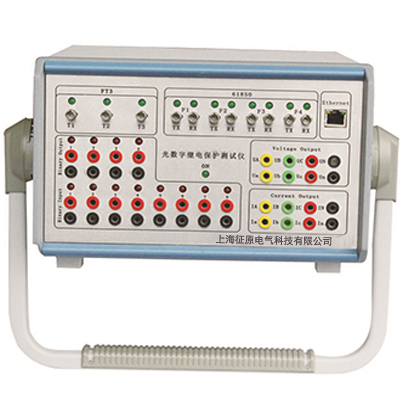

隨著我國電力行業的發展，新技術的應用，數字化變電站成為未來變電站的發展趨勢。ZY-880S光數字繼電保護測試儀是結合電力現場情況、眾多電力用戶經驗自主研發的便攜式新產品，采用高性能DSP處理器、大規模FPGA、百兆光以太網通信等技術，可支持IEC60044-8、IEC61850-9-1/2和GOOSE的數字式繼電保護測試儀，為符合IEC61850-9-1/2、IEC60044-8、GOOSE規約的數字化保護、自動化裝置和儀器儀表提供了完整的測試方案，適應了數字化變電站的發展需要。
1.1、ZY-880S光數字繼電保護測試儀產品硬件特點
(1)?? 提供4路100Mbps光纖以太網接口，可用于輸出符合IEC61850-9-2/9-1規約的采樣值報文，同時還可以用于GOOSE報文發送與接收；
(2)?? 可輸出3路符合IEC60044-8規范的FT3格式采樣值報文；
(3)?? 對于采樣值報文，其通道功能、通道數目、采樣速率、ASDU數目等均可進行自由設置；
(4)?? 對于GOOSE報文，其通道數目、發送間隔時間、控制塊信息等均可自由配置；
(5)?? 兼容傳統模擬開關量處理，提供8路模擬開關量輸入和4路模擬開關量輸出，同時開入量能夠自動識別帶電位和空接點的輸入信號；
(6)?? 支持12路模擬小信號輸出；
(7)?? 支持12路直流電壓源輸出；
(8)?? 支持GPS同步；
(9)?? 提供1個RJ45以太網口，負責與上位機軟件通信；
(10) 完備的信號指示：在前面板上提供IEC61850-9-2/9-1以及GOOSE的光纖以太網接口的鏈接和收發狀態指示，以及IEC60044-8的光纖接口的發送狀態指示，所有硬接點的開入、開出量在前面板上均有相應的狀態指示燈；
(11) 所有光纖接口均為ST接口，接線穩定可靠；
(12) 體積小、重量輕、使用方便。
?
1.2、ZY-880S光數字繼電保護測試儀產品軟件特點
(1)?? 兼容WINDOWS XP、WINDOWS 7等操作系統；
(2)?? 界面風格統一、分類清晰、操作方便、并提供了豐富的設置量和狀態量顯示畫面；
(3)?? 支持手動配置、SCL自動解析配置、報文監聽配置、讀取保存配置等四種配置方式，方便對數字測試儀進行配置；
(4)?? 支持對模擬小信號的配置；
(5)?? 支持對網絡中的報文監聽及分析、數字輸出波形的監視、有效值與相位的計算；
(6)?? 支持SCL解析與當前配置內容進行對比，快速定位配置差異，提供覆蓋配置功能，迅速完成調試任務；
(7)?? 支持報文監聽配置與當前配置進行對比，快速定位配置差異，提供覆蓋配置功能，迅速完成調試；
(8)?? 支持對配置文件的保存、修改、刪除等管理，方便重復調試任務；
(9)?? 支持序號偏差、丟幀測試、同步測試、品質測試、序號跳變、錯值測試等多種采樣值異常模擬；
(10) 完善的試驗數據歸檔功能：所有試驗數據采用數據庫管理方式，能夠?qū)v次試驗的有效結果數據分類歸檔保存，并提供了相應的維護和查詢功能，方便用戶隨時查詢和管理任意的歷史結果；
(11) 完備的試驗報告功能，用戶可以隨時生成試驗報告，并能夠以網頁、word格式保存報告或直接通過打印機輸出報告；
(12) 完備的試驗功能，能夠?qū)Ω鞣N類型的保護裝置及元件進行測試；
(13) 獨特的繼電器特性模塊，包含國內外絕大部分型號繼電器的特性模板，只需輸入定值即可直觀的顯示對應保護元件的特征圖形；
(14) 提供完備的電氣信號量及狀態量的顯示；
(15) 多種模擬量參數的設置方式：可以任意選擇相-地、相-相、序分量、阻抗等輸入方式，并可任意切換；
獨特的輸出信號自定義模塊，可以根據需要編輯各種復雜的信號輸出流程；
?
ZY-880S光數字繼電保護測試儀主要技術指標?
|
以太網通訊接口 |
用 途 |
與上位機進行通信 |
|
速 率 |
10/100Base-TX (10/100Mbps、雙絞線、自動交叉) |
|
|
端口數量 |
1個 |
|
|
接口類型 |
RJ45 |
|
|
光纖通訊接口 |
用 途 |
輸出IEC61850-9-1/2報文、發送和接收GOOSE報文 |
|
速 率 |
100Base-FX (100Mbit、光纖、全雙工) |
|
|
端口數量 |
4對 |
|
|
接口類型 |
ST |
|
|
波 長 |
1300nm |
|
|
光纜類型 |
62.5/125μm多模光纖 |
|
|
傳輸距離 |
>1km |
|
|
FT3接口 |
用 途 |
輸出IEC60044-8格式報文 |
|
速 率 |
5Mbit/s |
|
|
端口數量 |
3個 |
|
|
接口類型 |
ST |
|
|
波 長 |
820nm～860nm (850nm) |
|
|
光纜類型 |
62.5/125μm多模光纖 |
|
|
傳輸距離 |
>1km |
|
|
小信號輸出 |
用 途 |
低壓保護設備測試 |
|
數 量 |
12路 |
|
|
幅 值 |
峰峰值20V |
|
|
精 度 |
0.2% |
|
|
開入量 |
端口數量 |
8對 |
|
響應時間 |
50us |
|
|
計時范圍 |
1ms～999,999.999s |
|
|
輸入方式 |
空接點或帶電位，耐壓250VDC |
|
|
其 它 |
防抖動時間可設置 |
|
|
開出量 |
端口數量 |
4對 |
|
輸出方式 |
空接點，耐壓250VDC ，容量250VA |
|
|
GPS同步 |
GPS同步接口 |
可選配GPS同步模塊 |
|
供電電源 |
額定電壓/頻率 |
100～240VAC/50、60Hz |
|
允許電壓/頻率 |
90～264VAC/40～60Hz |
|
|
電 流 |
1A(max) |
|
|
機箱外觀 |
機箱尺寸 |
257mm × 135mm × 300mm |
|
機箱重量 |
5.5kg |
