一、ZYDC-III便攜式三相電能質量分析儀主要特點
1. 儀器是專門用于檢測電網中發生波形畸變、諧波含量、電壓波動與閃變和三相不平衡等電能質量問題的高精度測試儀器；同時還具備電參量測試、矢量分析的功能。
2. 可精確測量電壓、電流、有功功率、無功功率、相角、功率因數、頻率等多種電參量。
3. 可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。
4. 電流采用鉗形互感器方式進行測量。因為采用鉗形電流互感器測量時操作人員無須斷開電流回路，就可以方便、安全的進行測量。根據用戶的測量范圍不同可以選配不同量程的鉗表。
5. 可測量分析公用電網供到用戶端的交流電能質量，其測量分析：頻率偏差、電壓偏差、電壓波動、閃變、三相電壓允許不平衡度和電網諧波。
6. 可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。
7. 所有測試界面具備屏幕鎖定功能，以方便用戶讀數和分析數據。
8. 負荷波動監視：測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動。定時記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數的變化趨勢。
9. 電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。
10. 能夠測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價
11. 可設置不同的存儲間隔時間，按設置的時間間隔連續存儲數據；
12. 內置大容量數據存儲器，按 1 分鐘的時間間隔可連續存儲 18 個月以上，能滿足長期監測試驗點的需要。
13. 儀器具備 USB 接口，可方便的將數據直接拷貝到后臺管理計算機。
14. 與功能強大的數據管理軟件配合，可將實時采樣數據直接上傳到后臺管理計算機，在后臺進行更全面、更迅速的處理。
15. 具備萬年歷、時鐘功能，實時顯示日期及時間?？稍诂F(xiàn)場檢測的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理，具備強大的報表功能。
16. 采用大屏幕進口彩色液晶作為顯示器，中文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好。
17. 3 分鐘無操作液晶顯示自動進入省電模式，以便最大程度的延長電池工作時間。
18. 導電硅膠按鍵，手感好、壽命長、設計合理、操作方便。
19. 內置大容量、高性能鋰離子充電電池，充滿電連續工作 10 小時以上。
20. 體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。
二、ZYDC-III便攜式三相電能質量分析儀技術指標
1.? 輸入特性
電壓測量范圍：0～200V～800V，自動切檔。
電流測量范圍
鉗形互感器（三種）：5A/25A（標配）
100A/500A（選配）
400A/2000A（選配）
相角測量范圍：0～359.99°。
頻率測量范圍：45～65Hz。
電壓通道數：三通道（U A 、U B 、U C ）。
電流通道數：三通道（I A 、I B 、I C ）。
最大諧波分析次數：63 次。
1 分鐘間隔最大連續存儲周期：18 個月。
2.? 準確度
電參量測量部分：
電壓：±0.2%
頻率：±0.01Hz
電流、功率：±0.5%
相位：±0.2°
電能質量部分：
基波電壓允許誤差≤0.5％F.S.
基波電流允許誤差: ≤1％F.S.
基波電壓和電流之間相位差的測量誤差：≤0.2°
諧波電壓含有率測量誤差：≤0.1％
諧波電流含有率測量誤差：≤0.2％
三相電壓不平衡度誤差：≤0.2％
電壓偏差誤差：≤0.2％
電壓變動誤差：≤0.2％
3.? 工作溫度：－10℃～ +40℃
4.? 充電電源：AC220V、頻率 45Hz～55Hz
5.? 主機功耗：≤3VA
6.? 電池最大工作時間：≤10 小時
7.? 絕緣：
1) 電壓、電流輸入端對機殼的絕緣電阻≤100MΩ。
2) 工作電源輸入端對外殼之間承受工頻 1.5kV（有效值），歷時 1 分鐘實驗。
. 8.? 體積：320mm×240mm×130mm
. 9.? 重量：2.0Kg
三、便攜式三相電能質量分析儀結構外觀
（一）外型尺寸及端子布置

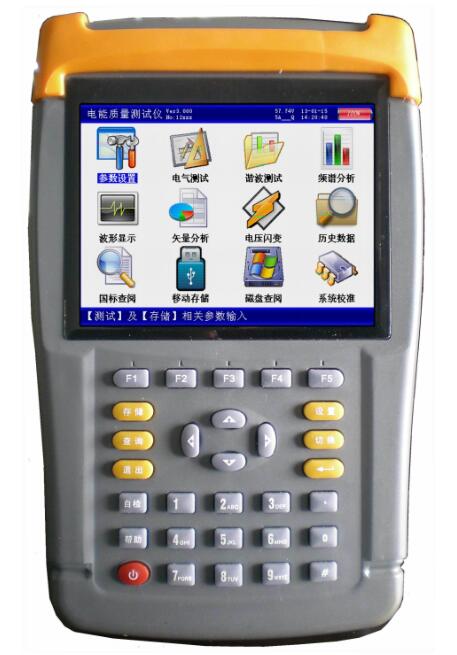

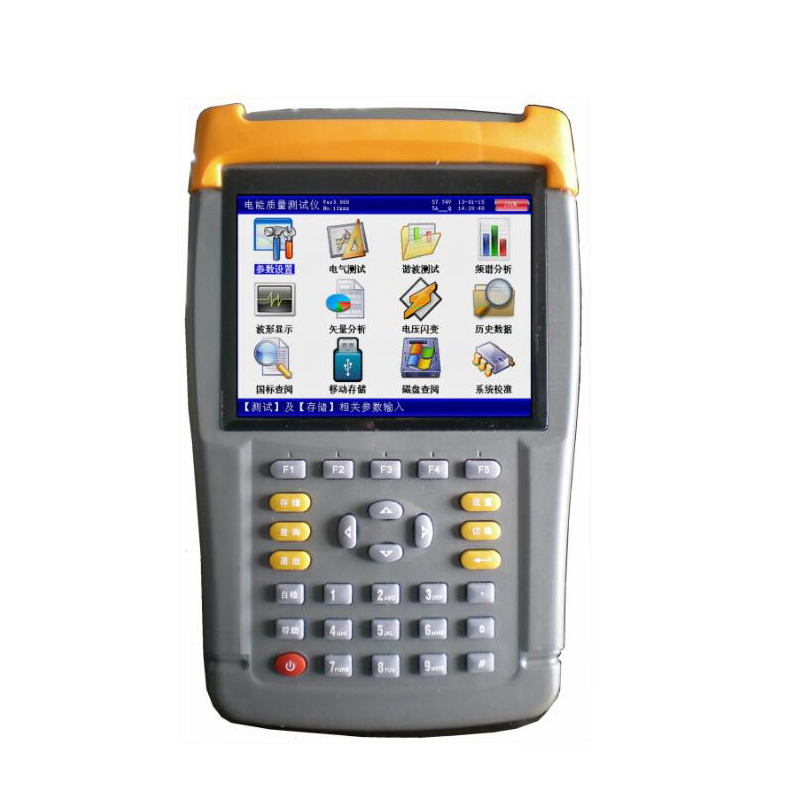

儀器外觀正視如圖：
儀器正面上方是液晶顯示器，下方是按鍵區，頂端為接線部分，右側為其它端口（通訊、充電、USB）區域。

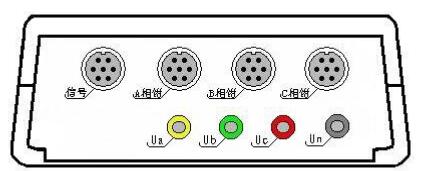

頂端接線端子區如圖所示：
包括：電壓輸入端子 U A 、U B 、U C 、U N ；鉗形電流互感器接口（A 相鉗、B 相鉗、C 相鉗）；
信號接口（保留功能）。

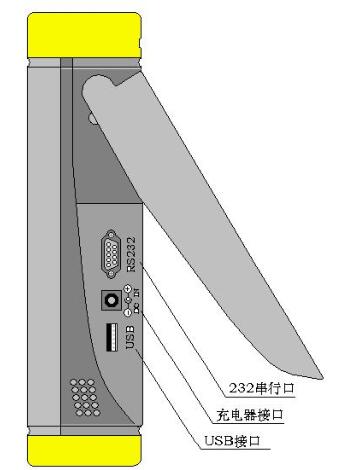

儀器的右側視圖如右圖，在后支架打開時，可露出下部的其他接口部分，
包括以下三部分：
? 232 串行口（用于上傳保存的數據
至計算機）；同時還可用來更新程
序；注意：本接口與電腦的連接
必須用隨機配備的專用通訊電
纜，普通串口線不適合本接口的
使用。
? 充電器接口，用于連接充電器，
當儀器電量不足時將充電器接到
此接口給儀器進行充電。
? USB 接口，通過專用數據線可連接
電腦，將儀器內存儲卡做為大容
量存儲器使用。側面圖見圖。
